Xbox360体感设备“啃奶特”拆解报告
17173 新闻导语
导语：美国电子产品拆解网站iFixit今天撰文，对刚刚上市的微软Kinect体感游戏设备进行了全面拆解。微软Kinect体感游戏设备第1步-我们终于拿到了微软进军体感游戏领域的产品Kinect了。Kinect在微软的开发代号为ProjectNatal。-这并非又一款山寨Wii
第5步
- Kinect的马达和齿轮似乎不够结实。

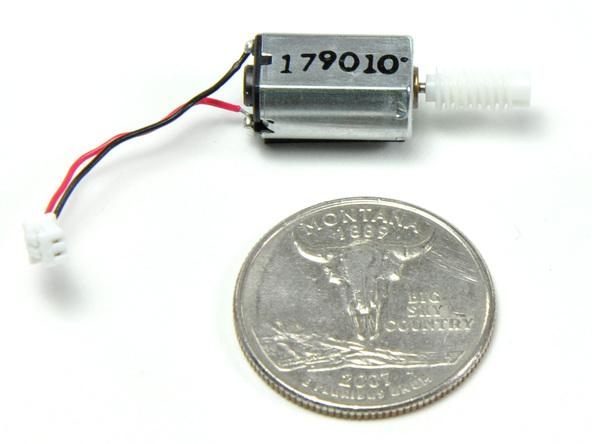

- 底座的尺寸跟25美分的硬币相仿，上面有一个微型马达和3个易碎的塑料齿轮。除非顶部的感应棒存在过热问题，否则我们认为这个马达装置应该就是Kinect的薄弱环节。
- 不要用力将Kinect向某个方向转动，让它自己校准。
第6步

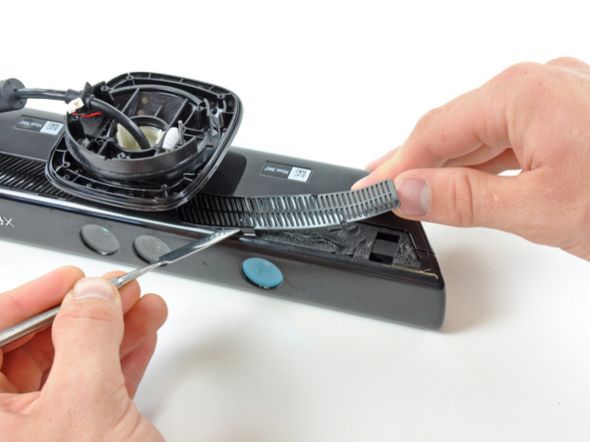

- 借助一个金属挑线器，再加把力气，终于将底部的格栅拆下。这可不容易，因为微软用了大量粘合剂。

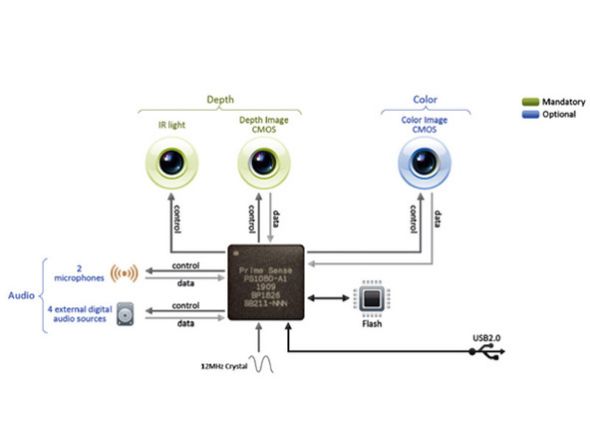

- 微软团队采用了体感识别技术厂商PrimeSense的推荐设计。
- 微软尚未收购PrimeSense。这表明，与硬件一样，微软的软件同样非常高级，可以将感应棒采集的一系列数据转换成一幅3D空间定位网格图。
第7步

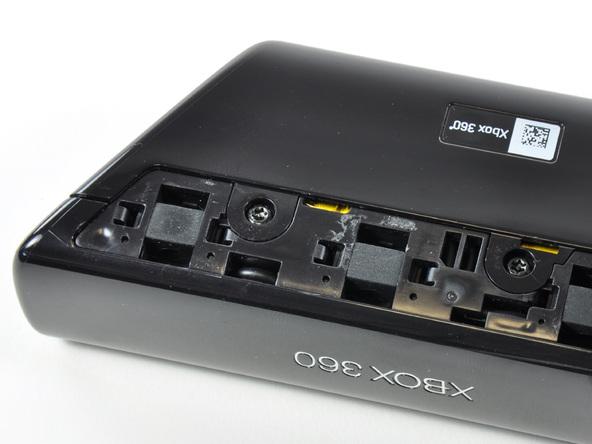

- 微软使用了T10 Torx安全螺丝。这可不妙，我们已经拆了三种螺丝了，可是还没有打开。
- 这个Xbox 360标签下面覆盖着第三颗螺丝，两面各有一个。
第8步

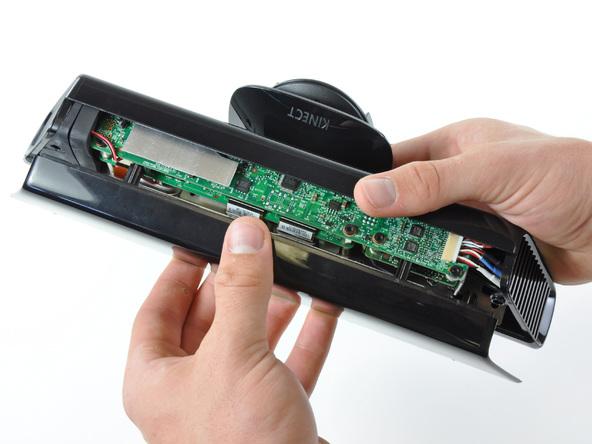

- 成功了！好戏开始了！
- Xbox的多数处理能力都被用于游戏，所以Kinect需要首先处理图片，再将其发送给Xbox。Kinect将其搜集的所有客厅信息都压缩成为两类内容：一张彩图和一张深度图。
第9步

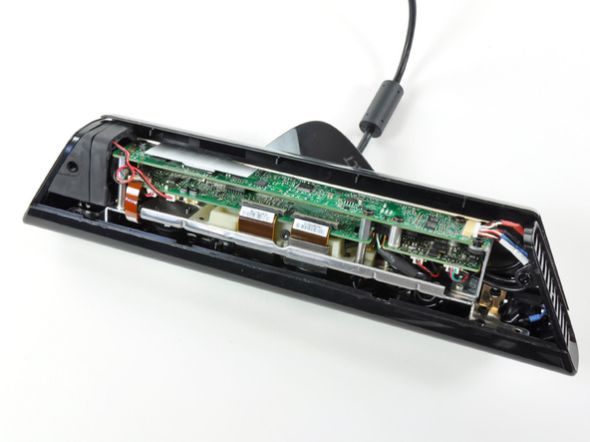

- Kinect的纤细的外观设计迫使微软将主板分拆成三个垂直排列的电路板，就像是一套小公寓。

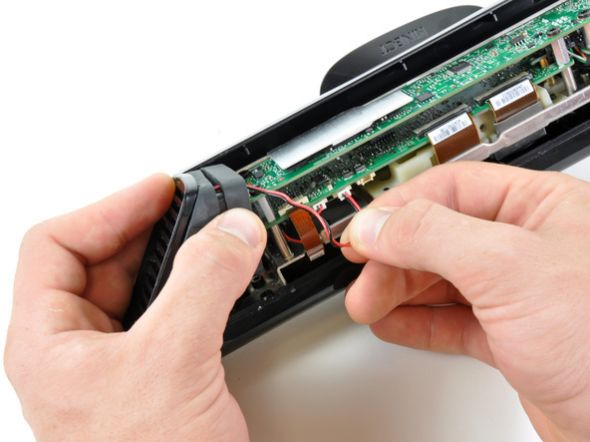

- Kinect远端有一个风扇。它的作用是从一端吸入空气，从另一端排出。

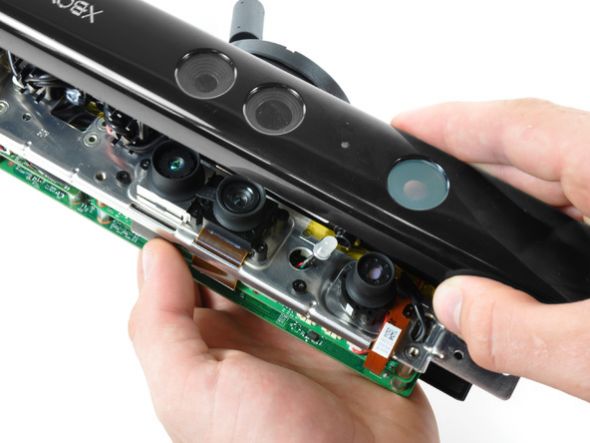

- 终于发现Kinect的“眼睛”了。
- 有两个摄像头和一个红外发射器。
左：(红外CMOS) Microsoft / X853750001 / VCA379C7130
中：(彩色CMOS) VNA38209015
右：(红外发射器) OG12 / 0956 / D306 / JG05A
- 这张图是将Kinect头朝下翻转过来的，所以标签是倒的。
- 这些可不是手机用的小型摄像头——它们更接近于网络摄像头，镜头大而且能够自动对焦。
- 我们还不能独立确定摄像头的分辨率，但微软曾经表示，红外摄像头为320×240，彩色摄像头为640×480。
