Xbox360体感设备“啃奶特”拆解报告

第11步

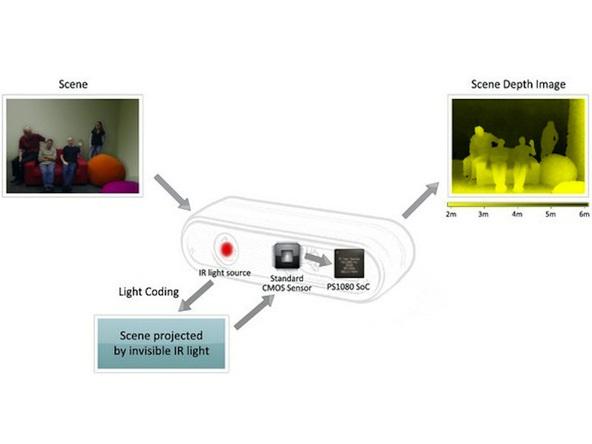

- 这是PrimeSense的图解，用于解释他们的推荐设计是如何工作的。Kinect是首款(也是唯一一款)采用这一平台的产品。

- 一个摄像头(以及一个红外发射器)提供深度图的输入(据传仅为340x240)，而第三个摄像头则以640x280的分辨率探测人的视频光谱。

- 我们听说，该系统能够以不到1厘米的精度测量2米的距离。但这只是理论上的数据，早期的测评显示，实际操作的精度无法达到这种水平。

第12步

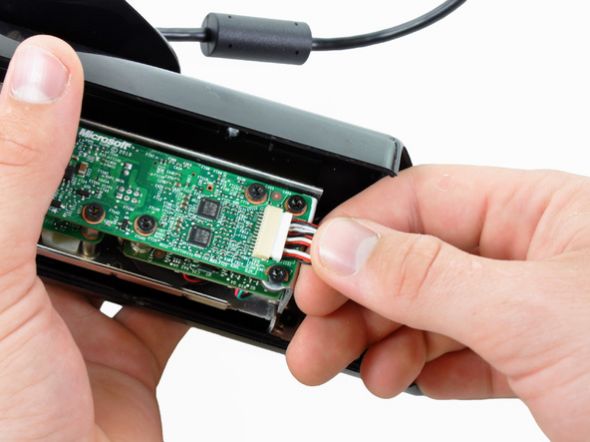

- 全部4个麦克风都通过一个电缆连接器与主板相连。

- 将3个连接器和7个T10 Torx螺丝拆掉后，顶部的电路板便可以与另外两个电路板分离。

第13步

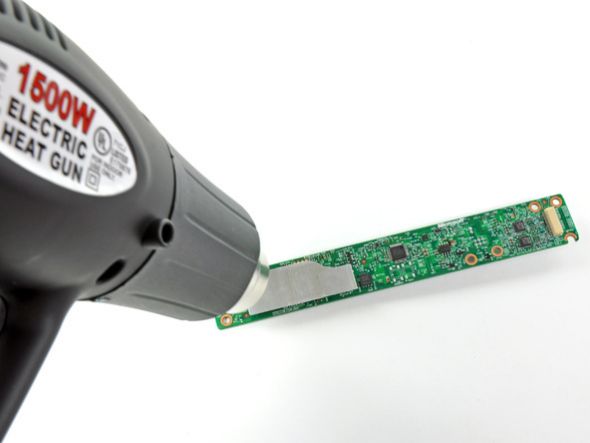

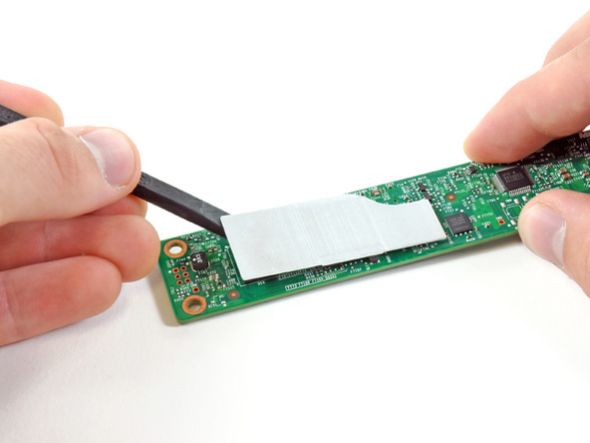

- 对散热片进行加热后，便可利用挑线器将它从主板上拆下。不过，得费点劲。

第14步

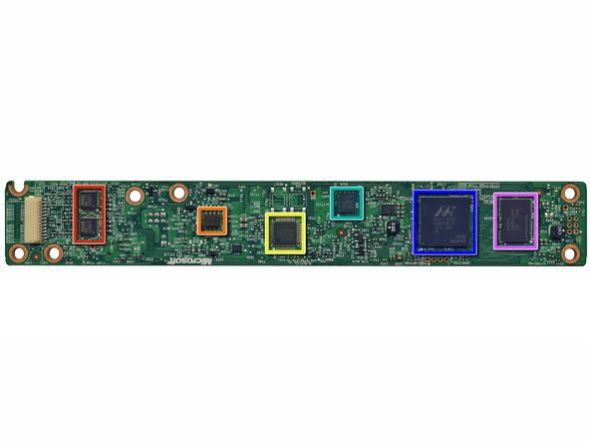

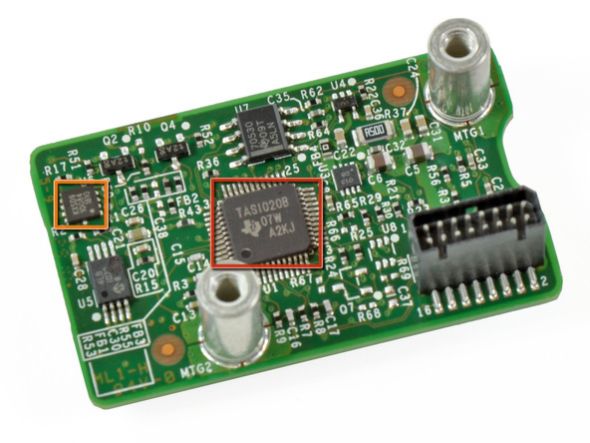

- 这是Kinect的大脑。市场研究公司UBM TechInsights的员工帮助我们识别出了很多芯片。

- 红：Wolfson Microelectronics WM8737G——配备麦克风前置放大器的Stereo ADC。

- 橙：Fairchild Semiconductor FDS8984——N-Channel PowerTrench MOSFET。

- 黄：NEC uPD720114——USB 2.0集线器控制器。

- 青：H1026567 XBOX1001 X851716-005 GEPP

- 蓝：Marvell AP102——附带摄像头接口控制器的SoC

- 紫：海力士H5PS5162FF 512MB DDR2 SDRAM

第15步

- 红：Analog Devices AD8694——四芯、低耗、低噪、CMOS 轨对轨输出运算放大器

- 橙：德州仪器ADS7830I——配备I2C接口的8-Bit、8通道数模转换器

- 黄：Allegro Microsystems A3906——低功率步进器和单/双直流电机驱动器。

- 青：意法半导体M29W800DB——8Mbit NV闪存

- 蓝：PrimeSense PS1080-A2——SoC成像传感器处理器
