Xbox360体感设备“啃奶特”拆解报告

第16步

- 红：这块电路板配备德州仪器TAS1020B USB音频控制器

- 橙：一个Kionix KXSD9加速计也增强了Kinect的感应性能。

第17步

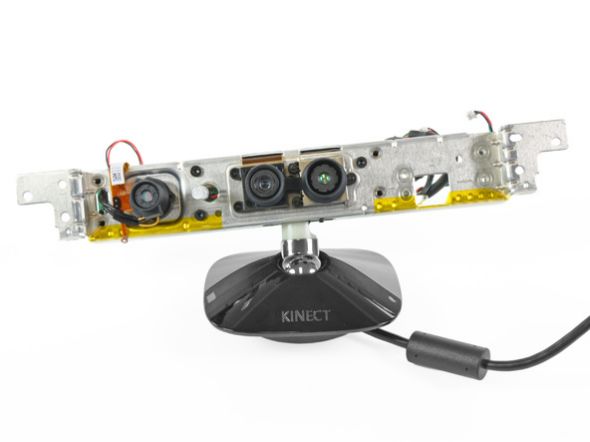

- 越往里拆，线就越多。

- 这是谁？ET，还是霹雳5号？

第18步

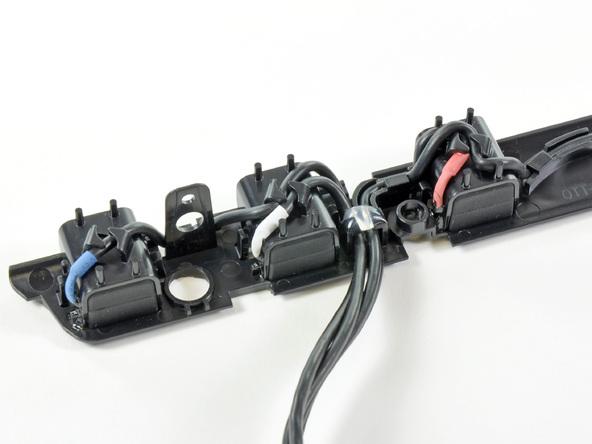

- 这就是我们在Kinect中找到的4个麦克风中的3个。

- 总共有4个向下的麦克风：右侧3个，左侧1个。

- 微软认为最佳的声音搜集方向应该是朝下的。

- 为了正确识别语音指令，Kinect必须对房间中的语音进行校准。不过，如果你改变了房间内的家具摆放，就必须要重新校准。

第19步

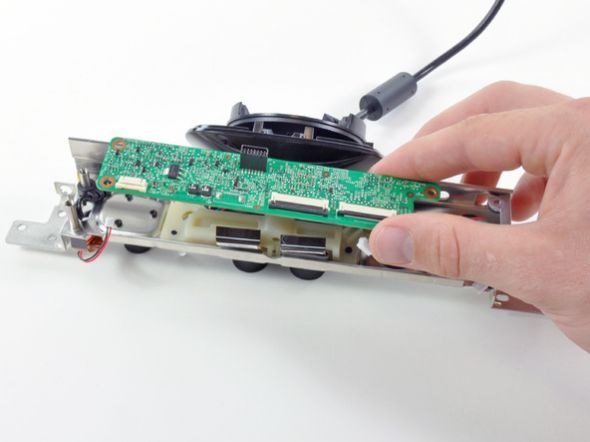

- 这个电路板由4个支座支撑，我们用钳子将其取下，但是5毫米的螺帽扳手或许更合适。

- Adafruit网站为首支编写出开源Kinect驱动的团队提供2000美元奖金。对于业余机器人项目而言，Wiimote非常有用。而Kinect的高端感应器也肯定能够极大地促进机器人研究。

第20步

- 我们终于将电线/数据线从Kinect外壳上取下。

微软Kinect使用了类似于USB的接头。Kinect的功率为12瓦，远高于标准USB接口2.5瓦的功率。

- 在一系列复杂的感应器和传感器中，我们拆下了状态指示LED灯。

第21步

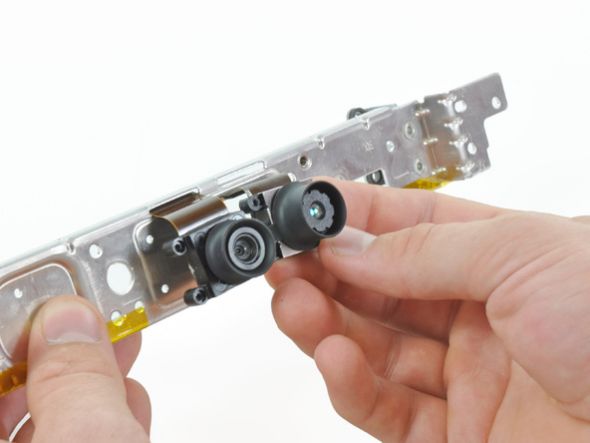

- 拆掉了更多螺丝后，两个摄像头和红外发射器便可以轻易从金属衬条上拆下。

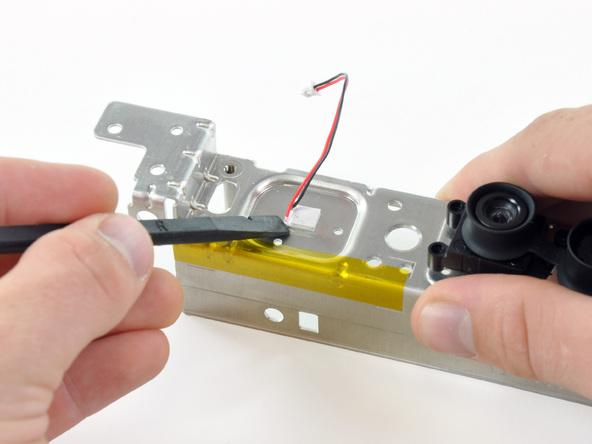

- 在红外发射器和金属衬条之间，夹着一个零件，它的作用有可能是冷却红外发射器。

第22步

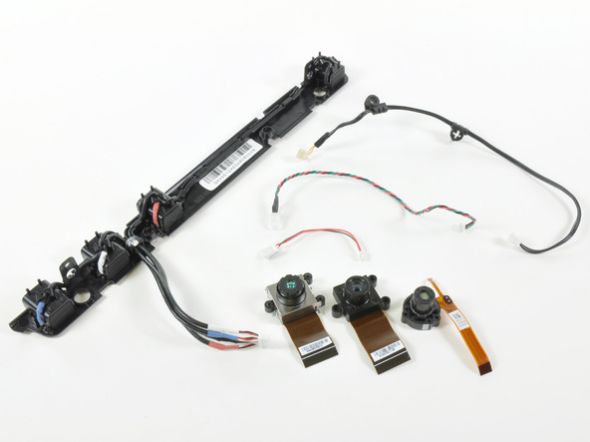

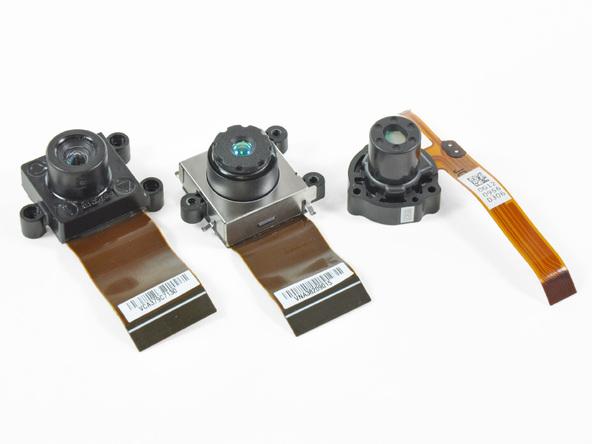

- 两个摄像头和红外发射器依次排开。

通过景深摄像头和色彩摄像头的配合，Kinect就可以将实物的3D影像实时整合到屏幕图像中。

- 除了语音指令和手势外，没有任何形式的用户输入，因此Kinect输入系统的关键就是由麦克风和摄像头组成的感应器系统

第23步

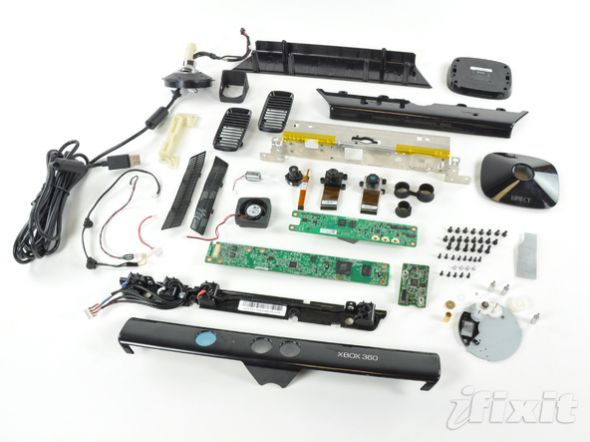

- Kinect现在已经被完全拆解了。

- 优点：

设计非常模块化，可以在出现问题时替换单个的零部件(例如马达)。组装过程没有用到焊接。

- 缺点：

微软使用了4种螺丝，包括一些令人痛恨的安全螺丝：T6、T10、T10安全螺丝以及Phillips #0。

由于没有服务手册，所以修理起来恐怕会比较困难。微软还没有提供服务手册。如果有足够的需求，我们会出版一本。
