尽管索尼公司自己已经动手公布了PlayStation 4的官方拆解视频，让全世界尽情的查看自己新一代游戏机的内部构造。但是要是论拆解电子设备的专业程度，必须要等到iFixit网站动手才能满足广大玩家的需求。而iFixit也非常积极的满足了大家的需求，在第一时间放出了PlayStation 4的高清拆解详解图。

PlayStation 4的背面接口包括了背部接口：电源输入、数字光纤音频输出、HDMI、RJ-45以太网、Aux私有接口(可连接PlayStation Camera等设备)。

针对部分用户碰到的无法开机问题，已经确认源自HDMI，而惹祸的是接口内部的一小片金属向上弯曲，破坏了与数据线之间的连接，导致视频信号无法输出。

外壳的这一部分按住向外推即可取下。

来自西数旗下HGST，2.5寸，500GB容量，SATA 3Gbps接口，可随意更换其它大容量硬盘。

只要硬盘厚度不超过9.5毫米的笔记本标准硬盘规格都可以装上，不过那些12.5毫米的大尺寸就不行了。

背部有四个贴纸，其中两个上边还有警告，提醒用户不要自己拆机。

拧下安全螺丝后，第一眼看上去做工精细，组装得也很紧凑。

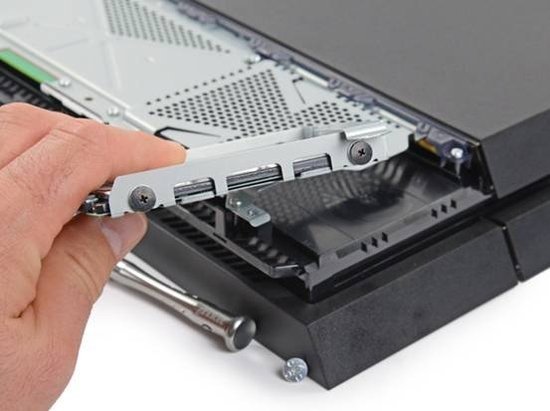

边角的螺丝也不仅仅是螺丝，而是起到某种作用的托架。

小小的PlayStation 4主机中内置了电源，这一点让体积比PlayStation 4大许多的Xbox One绝对自愧不如。

电源外壳非常容易取下，内部可见黄色PCB和各种电容、电感。

PlayStation 4的电源内置使得设计更加紧凑，但散热风扇就更重要了，可见其体积相当大，还贯穿着热管。

BD/DVD光驱是几颗螺丝固定住。注意它不向下兼容，无法读取PS3/PS2/PS1的游戏光盘。

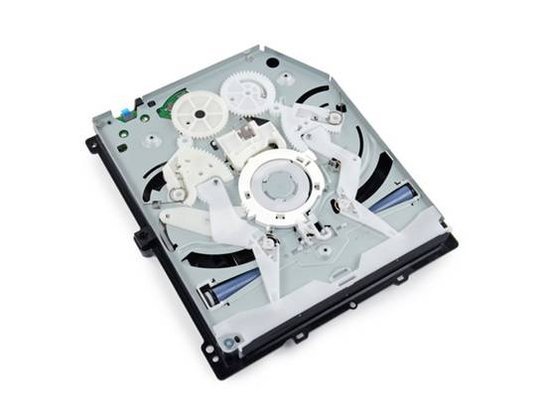

由于在机器内部，因此PlayStation 4的光驱并没有像普通光驱那样用外壳包裹起来，内部一览无余。

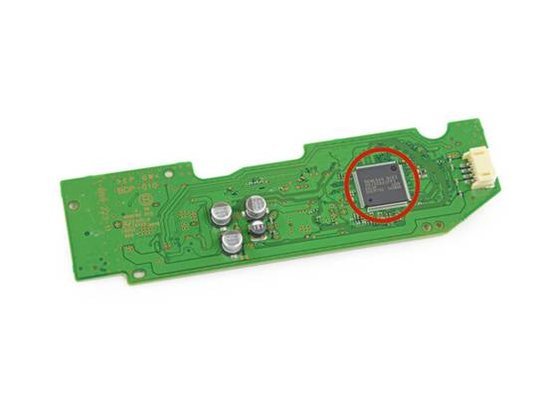

光驱电路板正面只有一颗瑞萨SCEI RJ832841FP1，用途位置，应该是控制芯片。

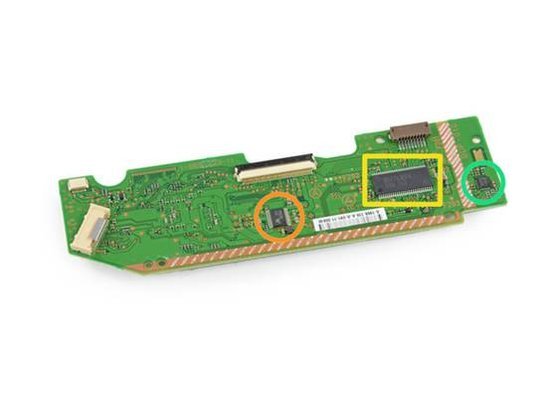

背面橙色Microchip Technology 312 3536A、黄色BD7763EFV 325 T62、绿色STM8ED 9H A07 VG MYS 331Z。

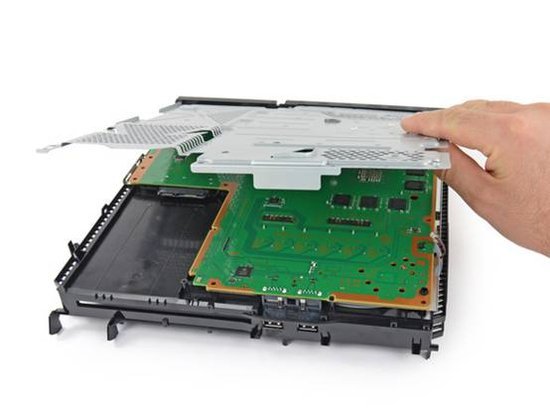

拆下PlayStation 4的后壳，拿开中间的支架，主板近在眼前。

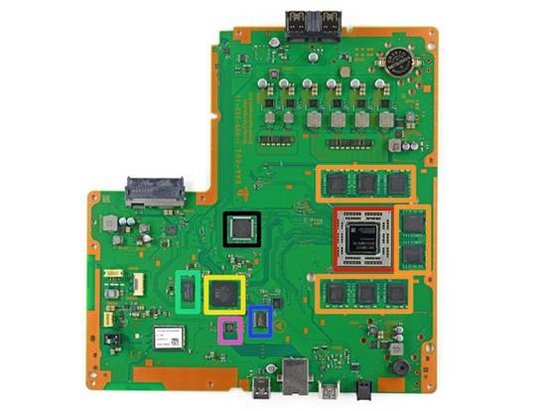

主板正面芯片元件包括：

红色：索尼电脑娱乐(SCEI) CXD90026G SoC处理器(AMD Jaguar CPU/GCN GPU)

橙色：三星K4G41325FC-HC03 4Gb(512MB) GDDR5内存/显存颗粒，十六颗(正反面各一半)，总容量8GB

黄色：SCEI CXD90025G低功耗协处理器，网络任务专用

绿色：三星K4B2G1646E-BCK0 2Gb(256MB) DDR3缓存

蓝色：Macronix MX25L25635FMI 256Mb(32MB)串行Flash

粉色：Marvell 88EC060-NN82以太网控制器

黑色：SCEI 1327KM44S

左下角白色的那个，揭开后发现是Marvell Avastar 88W8797-BMP2无线芯片，支持802.11n 2x2 Wi-Fi、蓝牙4.0、调频收音机。

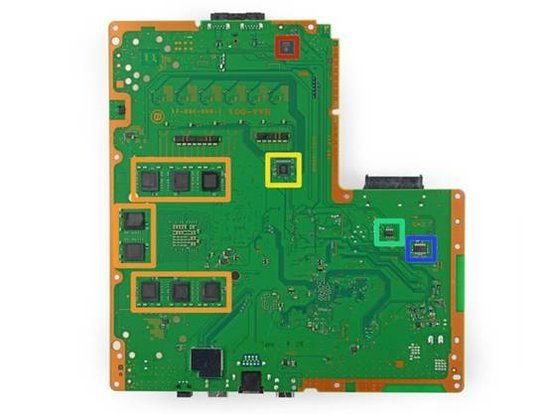

主板背面芯片元件包括：

红色：Genesys Logic GL3520 USB 3.0 Hub控制器

橙色：另一半内存/显存

黄色：International Rectifier 35858 N326P IC2X

绿色：Macronix 25L1006E CMOS串行Flash

黑色：39A207 1328 E1 3FU

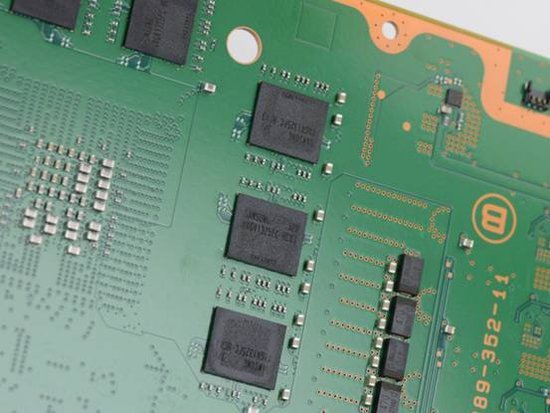

三星GDDR5内存、显存。

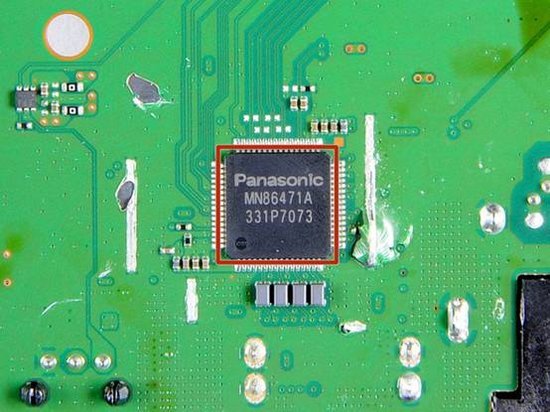

左下角黑色的，松下MN86471A HDMI通信芯片。

主板下方的电磁屏蔽框架。

硕大的散热器被牢牢粘在了上边无法取下。

PlayStation 4的电磁屏蔽支架边缘极其锋利，就连经验丰富的拆解人员也一不小心被划破了手指。

做工很棒的超大号风扇，相信会比PlayStation 3的散热性能提高不少，同时更安静，更智能。

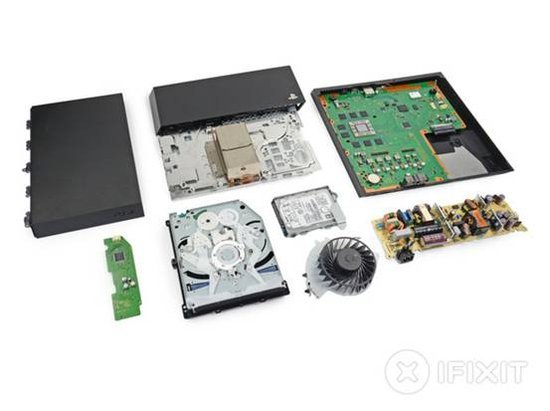

到此PlayStation 4拆解结束，附上全家福一张。

iFixit 给PlayStation 4打出的维修指数为8分，基本还是非常容易维修。总体上来说，PlayStation 4零件基本没有使用胶水，主要少数几个螺丝固定，拆装其实都很容易。标准的2.5英寸硬盘可以让用户轻松的更换更大容量型号，通过并不影响 PlayStation 4的保修。最难拆解的部分其实是风扇，清理起来会比较麻烦，而且它是和电磁屏蔽板融为一体。最后要注意电磁屏蔽板非常锐利，很容易伤着手指。

其 实，PlayStation 4的内部与它的外型一样非常令人惊艳，但是这其实并没有什么好差异的，因为这是索尼的产品，而索尼公司历来是业界最懂工业设计的公司之一。游戏主机已进入 第七代，相信游戏主机制造商无论是索尼和微软，已经从过去的错误中得到了教训。而玩家也不再因为拙劣的硬件设计被“三红”或者“黄灯”之类的问题所困扰， 继而影响整个游戏体验。
