PS4完全拆卸图：模块化组装紧凑 做工精细

文章摘要

    索尼日前自己大大方方地拆解了PS4，让世人尽情欣赏其内部设计，但是说起拆解设备的专业和细致程度，谁能比得过iFixit？对于这么重大的产品，iFixit也是高度重视：第一时间联合芯片专家ChipWorks对其进行共同拆解研究、拆解过程全程直播、首次放出超高分辨率原图(最高超过5000×4000)。

    有了ChipWorks的参与，相信芯片级的分析也会很快跟上，特别是那颗AMD APU的内部秘密很快就要大白于天下了。

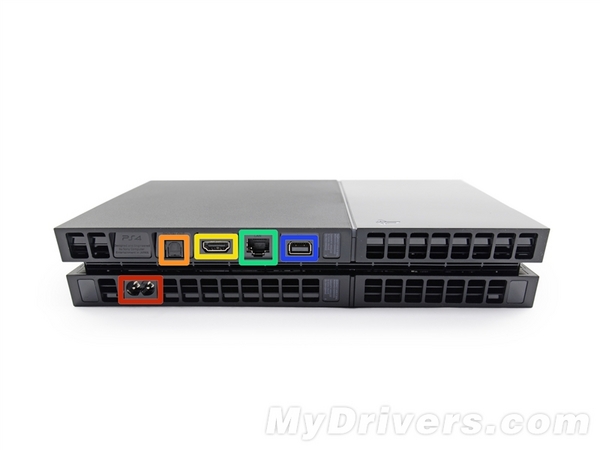

背部接口：电源输入、数字光纤音频输出、HDMI、RJ-45以太网、Aux私有接口(可连接PlayStation Camera等设备)

针对部分用户碰到的无法开机问题，已经确认源自HDMI，而惹祸的是接口内部的一小片金属向上弯曲，破坏了与数据线之间的连接，导致视频信号无法输出

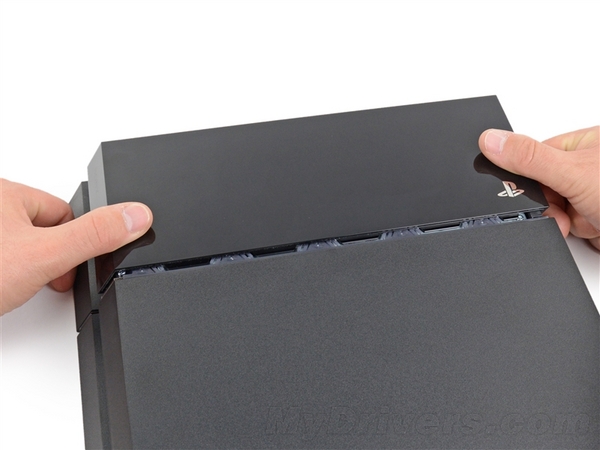

外壳的这一部分按住向外推即可拿下

很简单吧

一些标准螺丝只要拧下这一颗……

硬盘就可以轻松抽出了

来自西数旗下HGST，2.5寸，500GB容量，SATA 3Gbps接口，可随意更换

只要硬盘厚度不超过9.5毫米(笔记本硬盘标准)，都可以装上，那些12.5毫米的大个儿不行了
