全面了解新掌机 索尼PS Vita拆解

2011-12-19 00:00:00 神评论

17173 新闻导语

除了开箱图赏之外,PCWatch网站还手脚麻利的为我们带来了拆解演示,不过貌似是以毁灭一台PSVita为代价的。身体被打开电池是固定在背面的。电压是3.7V,2210毫安时容量顶部的背面的是3G和GPS天线后腰部分还有一个3G天线扬声器左右两侧都有扬声器背面延伸触摸板和主机机身通

除了开箱图赏之外,PCWatch网站还手脚麻利的为我们带来了拆解演示,不过貌似是以毁灭一台PS Vita为代价的。

索尼PS Vita拆解
身体被打开

索尼PS Vita拆解
电池是固定在背面的。电压是3.7V,2210毫安时容量

索尼PS Vita拆解
顶部的背面的是3G和GPS天线

索尼PS Vita拆解
后腰部分还有一个3G天线

索尼PS Vita拆解
扬声器

索尼PS Vita拆解
左右两侧都有扬声器

索尼PS Vita拆解
背面延伸触摸板和主机机身通过柔性电缆连接。

索尼PS Vita拆解
带有SIM卡插槽的子电路板,同样通过柔性电缆连接至机身。

索尼PS Vita拆解
机身前侧主板

索尼PS Vita拆解
3G模块使用微型PCI Express插槽,有三根天线被拉伸至别处

索尼PS Vita拆解
索尼的3G模块,无线网卡和蓝牙模块安装在主电路板。

索尼PS Vita拆解
3G模块**照,为HSPA 3G模块+高通“MDM6200”方案

索尼PS Vita拆解
十字键和摇杆的子电路板。

索尼PS Vita拆解
另外一面的样子,可以看到十字方向按键的触点

索尼PS Vita拆解
背面的主摄像头

索尼PS Vita拆解
右侧○×□△按钮和摇杆的子电路板,也是通过柔性电缆连接

索尼PS Vita拆解
右侧○×□△按钮和摇杆的子电路板的另外一面

索尼PS Vita拆解
按钮们,你们怎么都固定在硅胶垫上了,算是巨大改进啊,至于效果如何有待后期玩家们的反馈。

索尼PS Vita拆解
摇杆,通过两颗螺丝固定

索尼PS Vita拆解
揭开主板基板,可以看到有机EL显示屏也是通过柔性电缆和主板连接在一起的

索尼PS Vita拆解
取出的主板

索尼PS Vita拆解

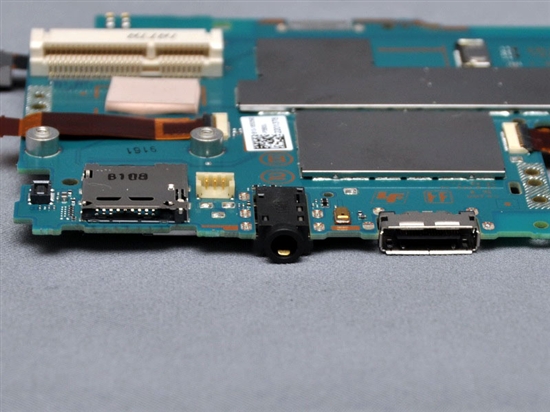

专用记忆卡插槽和耳机插孔以及多用端子接口

索尼PS Vita拆解
主板上的金属屏蔽罩

索尼PS Vita拆解
重新回到主板,可以看到主芯片上覆盖的金属屏蔽罩几乎面面俱到。作为最初的一批的成品,可以说是非常高品质的主板。

索尼PS Vita拆解

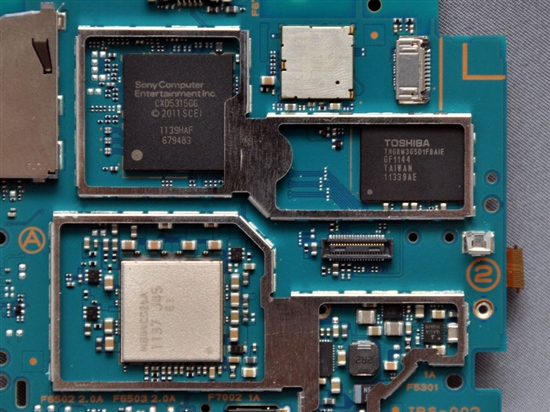

揭开金属屏蔽罩之后,可以看到,主芯片为索尼自身的CXD5315GG,位于CXD5315GG下被认为是有内置的处理器和GPU的定制芯片,右上角的是东芝“THGBM3G5D1FBAIE”闪存芯片,CXD5315GG右侧有金属盖子的可能为无线局域网+蓝牙模块

索尼PS Vita拆解
PS Vita游戏存储卡插槽

索尼PS Vita拆解
前置摄像头

索尼PS Vita拆解
有机EL显示屏的固定不用担心,胶带再次立功了

索尼PS Vita拆解
显示屏和主机连接的电缆,看到了三星字样了吧。

索尼PS Vita拆解
揭开Vita的有机EL面板,有机EL面板已经破裂,可怜的PS Vita就这样被摧残了。。。。。。。

索尼PS Vita拆解
又到了大功告成的时间,PS Vita比前任的复杂程度由此可见一斑。怎么样?你会考虑入手PS Vita么?
