源自1983 任天堂经典红白机拆解

2010-09-06 00:00:00 神评论

17173 新闻导语

下面图片相信会使不少朋友回忆起自己的孩提时代，俗称红白机的任天堂Famicom游戏机伴随着我们走过了一段难忘的岁月。任天堂在1983年推出了这款具有划时代意义的游戏机，在引领众多玩家开始自己游戏生涯的同时，也让自己名声大噪，得到了广泛好评。拆解专家ifixit对新款电子品的拆解一

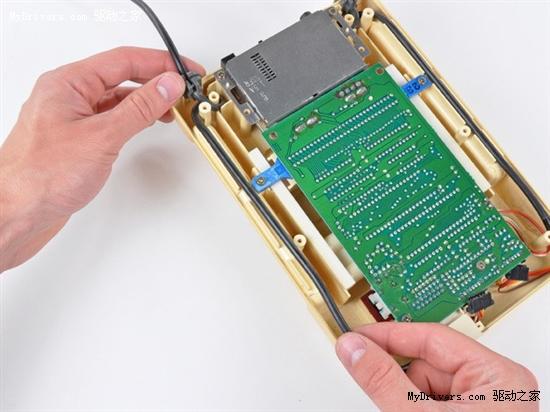

将两个接口拔掉之后就可以将手柄控制线从插槽中拿出
将两个接口拔掉之后就可以将手柄控制线从插槽中拿出

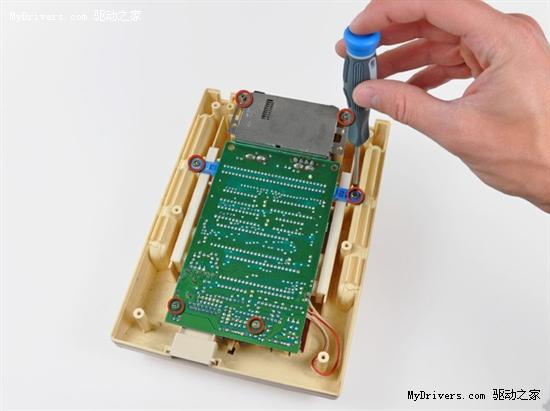

再将六颗固定主板的螺丝卸掉
再将六颗固定主板的螺丝卸掉

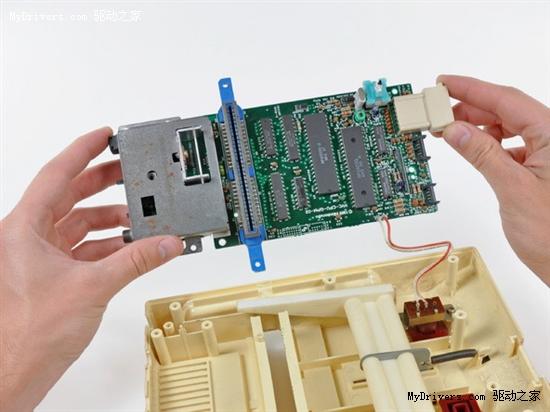

基本脱离
基本脱离

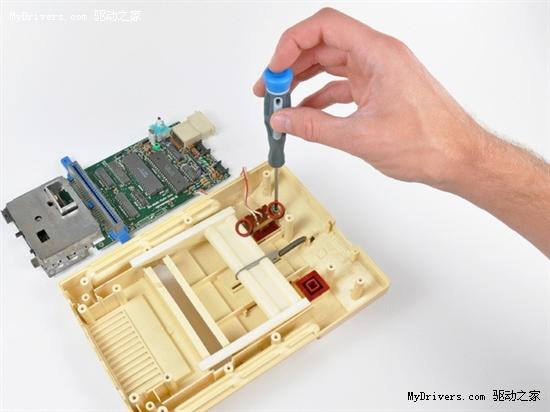

再将两颗固定电源开关的螺丝卸掉
再将两颗固定电源开关的螺丝卸掉

主板芯片一览，深红色为1.79MHz Ricoh RP2A03G处理器、棕黄色为5.32MHz Ricoh RP2C02G-0物理运算处理器、蓝色为日立HD74LS139P解码器/多路分解器，紧接下方为夏普LH5216D-12 SRAM，紫色为富士通 MB74LS373芯片，黄色为东芝TC40H368P总线缓存芯片。

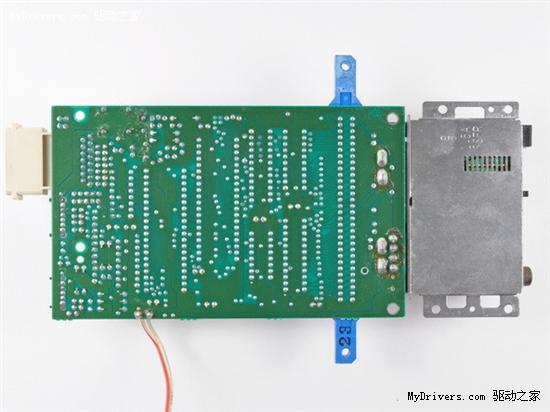

主板背面
主板背面

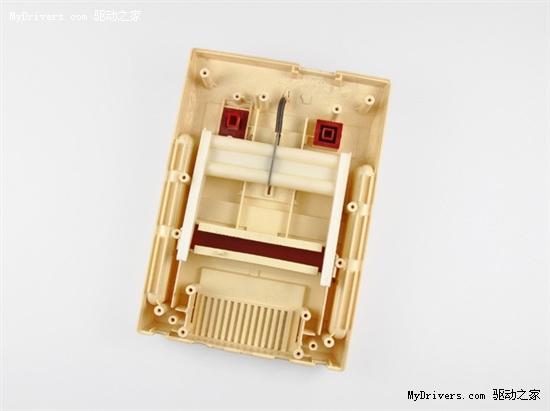

FC游戏机壳
FC游戏机壳

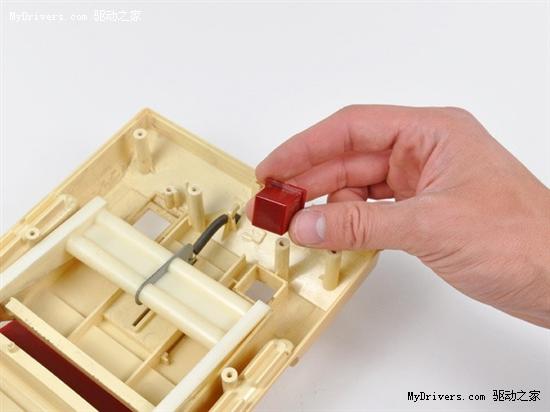

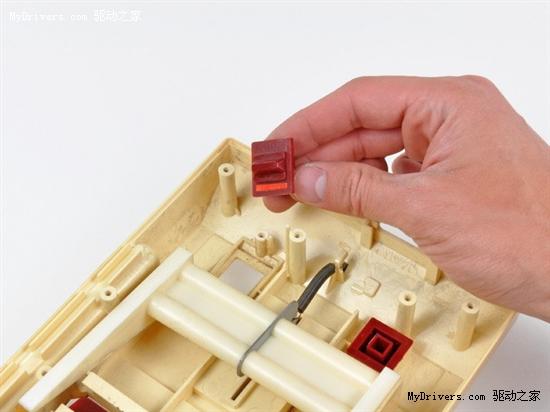

在卸掉主板后，开关键和复位键就非常容易拿出了
在卸掉主板后，开关键和复位键就非常容易拿出了

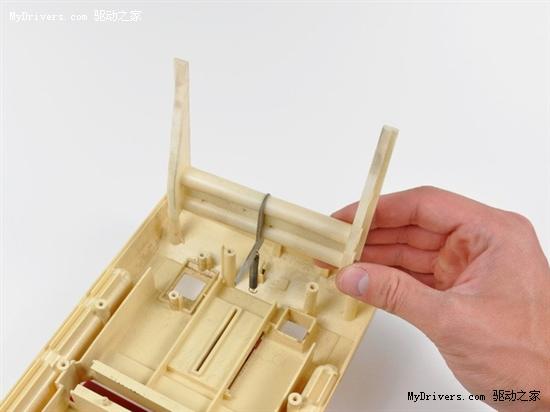

拿出用于弹出卡带的支架
拿出用于弹出卡带的支架
拆开游戏卡带
拆开游戏卡带

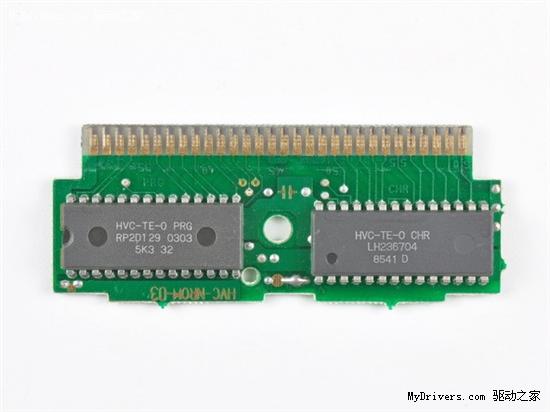

60针PCB电路板 载有两个ROM只读存储器，总共24KB
60针PCB电路板 载有两个ROM只读存储器，总共24KB

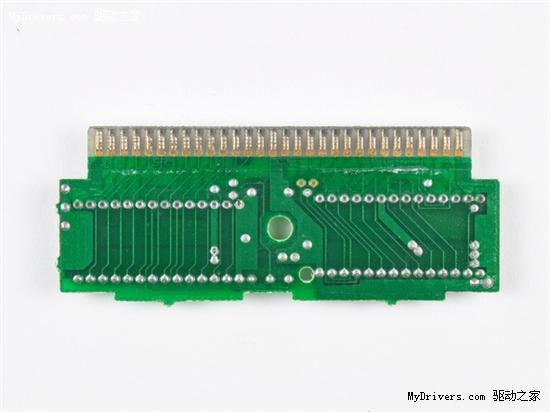

背面
背面

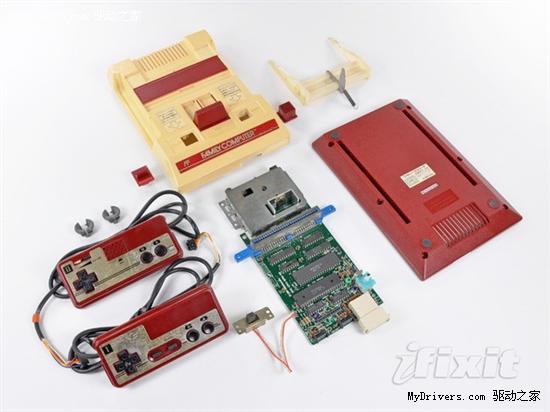

大功告成
大功告成
